rolladen7 - Komplettset F 10 (Funk)

Gehen Sie auf Nummer Sicher: Mit dem Komplettset Funk von rolladen7 haben Sie alle Zubehörteile für einen kompletten Einbau eines Rolladenmotors in eine Rolladenwelle SW 60 (Achtkantwelle mit 60mm Schlüsselweite) in einem Paket. Einer perfekten Nachrüstung von bestehenden Rolläden bis 4qm Fläche steht damit nichts mehr Weg. Das Komplettset beinhaltet alle elektrischen und mechanischen Bauteile für eine schnelle und einfache Montage.

Funktion

Das Komplettset F 10 (Funk) bietet Ihnen alle Bauteile, die für eine sichere und einfache Motorisierung von bestehenden Rolläden benötigt werden. Neben dem Rolladenmotor mit elektronischer Endlageneinstellung per Funk (wahlweise auf Drehmoment oder feste Endlagen) erhalten Sie die passenden Lager, einen Funk-Wandsender sowie unsere einbruchhemmenden Schnellverbinder. Diese sorgen neben der idealen Realisierung der Hinderniserkennung für einen Hochschiebeschutz des Rolladens und damit für mehr Sicherheit. Alle Produkte sind auf die Rolladenwelle SW 60 (Achtkantwelle mit 60mm Schlüsselweite) ausgelegt.

Technologie

Das besondere am Rolladenmotor der F – Serie ist der integrierte Funkempfänger (F = Funk). Dieser lässt den Rolladenmotor flexibel von bis zu 20 Sendern und Sensoren bedienen. Einzeln, in einer Gruppe oder zentral. Alle Einstellungen bei der Erstinbetriebnahme werden ebenfalls per Funk vorgenommen, sodass kein Zugriff auf den Motorkopf notwendig ist. Die Endabschaltung des Domo 10 F erfolgt elektronisch durch Drehmomenterkennung oder durch einmalig per Funk installierte Endpunkte. Sowohl die Endpunkte des Rolladens als auch die benötigte Zugkraft werden dabei abgespeichert. Ein Zyklenzähler überwacht den Laufweg und schaltet immer genau ab, wenn der Rolladen seinen Endpunkt erreicht hat oder ein Hindernis erkennt. Die F-Serie von rolladen7 überprüft und korrigiert jeweils nach 60 Zyklen ihre Einstellungen.

Highlights und Details

• Komplettset für eine einfache und sichere Motorisierung von bestehenden Rolläden
• Für alle Rolläden bis 4 qm und 60mm Rolladenwelle
• Erhöhter Einbruchschutz durch Hochschiebehemmung
• Integrierter Funkempfänger für maximale Flexibilität
• Bis zu 20 Sender und Sensoren speicherbar
• Scangeschützter und reichweitenstarker Funk (20 m durch 2 Wände)
• Hinderniserkennung und Festfrierschutz
• Drehmomentüberwachung
• Topaktuelle Produktion und damit neuster Technologiestandard
• Punktgenaue, exakte Endabschaltung, geringer Energieverbrauch und leiser Lauf
• Auf über 15.000 Zyklen getestet, d.h. die Lebensdauer beträgt mind. 20 Jahre
• 7 Jahre Garantie ab Kaufdatum
• Überhitzungsschutz, Festfrierschutz und Kälte- Hitzebeständigkeit von -25 bis +70° C
• Mit allen Funkwandsender, Handsendern und Sensoren von rolladen7 bedienbar
• Auspacken und Loslegen

Einbau

Der Motor wird in die vorhandene Rolladenwelle SW 60 gesteckt und an 230 V angeschlossen. Zwischen Rolladenbehang und Rolladenwelle werden die festen Schnellverbinder eingeclipst und sorgen damit für eine perfekte Hinderniserkennung sowie Hochschiebesicherung. Nach dem Einstellen der Endlagen per mitgeliefertem Funkwandsender bewegt der Rolladenmotor Ihren Rolladen sicher und zuverlässig auf und ab.

Geeignet für...

• alle Rolläden bis 4qm und 60mm Achtkant - Rolladenwelle (vgl. Maxi - Mini - Element)
  Unserer Komplettsets Funk für 40mm Rolladenwellen finden Sie hier.

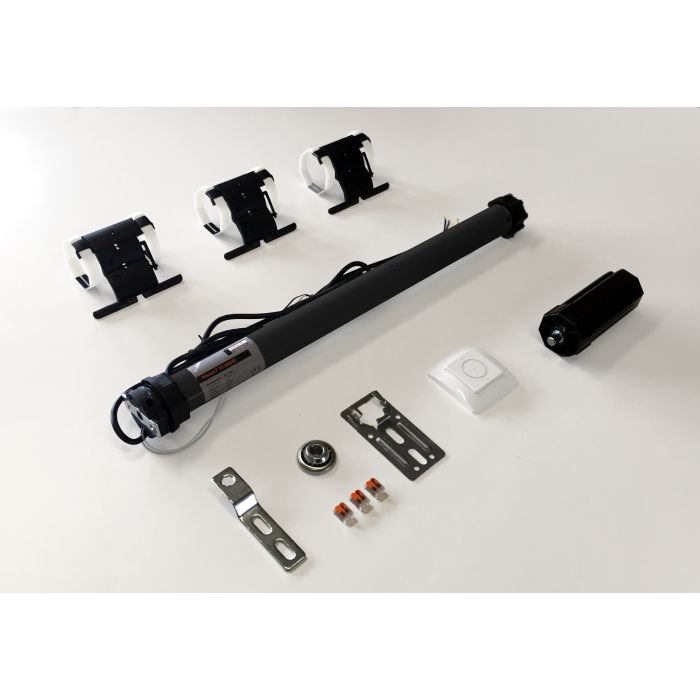

Lieferumfang

• Rolladenmotor F bis 25kg Zugkraft (10 Nm)
• Adapter und Mitnehmer für Achtkant-Rolladenwelle SW 60
• 2,5m Motorkabel schwarz
• Funkwandsender (batteriebetrieben)
• 3 feste Wellenverbinder für die Schnellmontage (bis 200 cm Rolladenbreite ausreichend)
• Gegenlagerset inkl. Wellenendsstück, Kugellager und Lagerschale
• Fertigkasten für den Rolladenmotor mit Langlöcher
• 3 Steckklemmen für eine besonders komfortable Verkabelung
• Gebrauchsanleitung

Passende Bedienelemente

Technische Daten

Drehmoment:	10 Nm
Drehzahl:	15 U/min.
Leistung:	113 W
Stromstärke:	0,48 A
Spannung:	230V / 50Hz
Maß A:	607 mm
Maß B:	26 mm
Maß C:	16 mm
Ø Motor:	45 mm
Kabellänge	2,5 m
Laufzeit:	4 min.
Gewicht:	3,50 kg
